ICRM-15 para DECS-250

ICRM-7 para DECS-100 / DECS-150

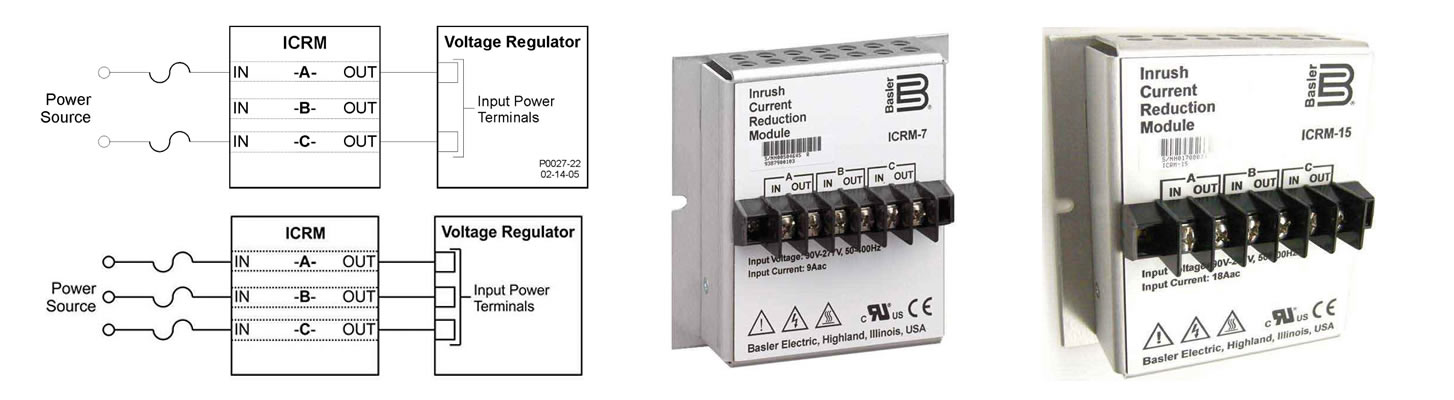

El modulo de Reducción de Corriente de Irrupción (ICRM) evita daño a un regulador de tensión protegido durante el arranque limitando la corriente de irrupción a un nivel seguro. Sin una protección de irrupción, la corriente de irrupción es limitada únicamente por el nivel de la impedancia de la fuente. A una menor impedancia, más grande es el riesgo de demandar al regulador una excesiva corriente de irrupción. Dispositivos con una etapa de potencia modulada en ancho de pulso (PWM) son especialmente vulnerables a una alta corriente de irrupción debido a una gran cantidad de capacitancia inherente al diseño.

De todos modos, los reguladores de tensión que usan etapas de potencia del tipo SCR no requieren protección de un ICRM dado que estos reguladores no tienen gran cantidad de capacitancia en la etapa de potencia. Cuando un regulador de tensión con una etapa de potencia PWM es energizado, el ICRM limita la corriente de irrupción sumando un alto nivel de resistencia en serie con la entrada de potencia del regulador de tensión. Una vez que la corriente de irrupción desaparece, la resistencia en serie disminuye rápidamente para permitir que la corriente de estado estacionario nominal fluya.

ESPECIFICACIONES Las siguientes especificaciones físicas y eléctricas, tipo de pruebas, y certificaciones aplican al ICRM.

Especificaciones Eléctricas.

• Tensión de Entrada: 90 a 277 Vac, 90 a 300 Vdc.
• Frecuencia de Entrada: dc, 50 a 420 Hz.
• Corriente de Entrada ICRM-7: 9 Aac.  ICRM-15: 18 Aac.
• Disipación de Potencia: 25 W.

Especificaciones Físicas Temperatura

• Operativo: –25° a 70°C.
• Almacenamiento: –40° a 70°C .
• Pruebas de Tipo.
• Dieléctrico: Soporta 2,000 Vac por más de un minuto en conformidad con IEC 60255-5.
• Choque: Soporta 15 G en tres planos perpendiculares en conformidad con IEC 60255-21-1.
• Vibración: Probado en conformidad con IEC 60255-21-2. Soporta 2 G en cada uno de los tres ejes mutuamente excluyentes, barrido en el rango de 10 a 500 Hz para un total de seis barridos, 15 minutos cada barrido.
• Humedad: Cualificado a IEC 68-1, IEC 68-2-28.

Certificaciones.

• Reconocimiento UL: Reconocimiento cURus por UL Standard 508 y CSA Standard C22.2 No. 14.
• Cualificación CE: Este producto alcanza o excede los estándares requeridos por distribución en la comunidad Europea.
• EAC Mark (Eurasian Conformity)
  • TP TC 004/2011
  • TP TC 020/2011

Módulo BE1-11 RTD, Detector de temperatura de resistencia.

El módulo remoto RTD (detector de temperatura de resistencia) proporciona una sencilla extensión de las capacidades de protección y medición del sistema de protección BE1-11. Las entradas analógicas y del RTD se pueden utilizar para medición, control y protección empleando elementos de protección analógicos y del 49RTD en cada sistema BE1-11. Las salidas analógicas con puesta en escala disponible se pueden utilizar para accionar medidores y dispositivos remotos empleando datos de medición del sistema BE1-11. Las opciones flexibles y simplificadas de comunicación facilitan las instalación y la configuración.

• Fácilmente adaptable a diversas aplicaciones con tipo E/S analógico y RTD proporcionados por el módulo remoto RTD.
• La ubicación remota del módulo en entornos adversos es posible mediante una construcción potente y encapsulada.
• Duplique las entradas de E/S analógicas y RTD utilizando dos módulos remotos RTD con un sistema de protección BE1-11.
• Comunicaciones flexibles con la opción BE1-11 con conexión RS-485, Ethernet de fibra óptica o Ethernet de cobre.
• El sistema de protección BE1-11 incluye la notificación para usuarios sobre el estado del sistema a través de las funciones de informe y alarma.
• Flexibilidad de conexión de entradas analógicas de 0 a 10 V c.c. o de 4 a 20 mA mediante transductores.
• Elimine las longitudes extensas de las frágiles conexiones RTD mediante el montaje del módulo cerca del punto de medición.

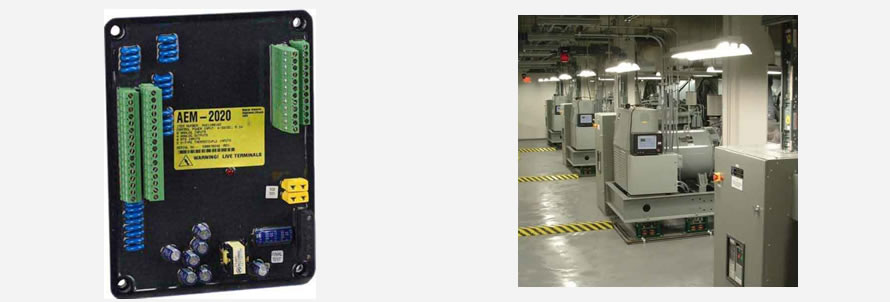

AEM-2020, Módulo de expansión analógico.

Diseñado para funcionar con el DGC-2020, el DGC-2020HD, el DECS-250, el DECS-250E, el DECS-250N, y el DECS-450 de Basler, el AEM-2020 aumenta la funcionalidad de estos productos fácilmente mediante la perfecta incorporación de entradas y salidas analógicas a su abanico de configuraciones. El AEM-2020 se integra por completo en los esquemas de software para PC y se presenta al usuario como un componente interno del DGC, y el DECS.

Para manuales de instrucciones, consulte la DECS-250, DECS-250E, DECS-250N, DECS-450, DGC-2020HD, o la página del producto DGC-2020.



• Se conecta fácilmente con dispositivos compatibles cuando se requieren E/S analógicas adicionales para cumplir con especificaciones rigurosas.
• La gran variedad de entradas analógicas hacen que este módulo sea extremadamente útil al agregar flexibilidad, que permite eliminar los costosos dispositivos externos. Hay ocho (8) entradas de 4-20 mA/0-10 V CC, ocho (8) RTD, dos (2) entradas de termopar y cuatro (4) salidas analógicas completamente configurables para accionar medidores analógicos.
• Diseño encapsulado resistente de máxima fiabilidad para aplicaciones en entornos adversos.
• Se conecta a dispositivos compatibles mediante el bus de la CAN y se integra automáticamente en el software para PC BESTCOMSPlus®. De configuración rápida, lo que simplifica la puesta en servicio de sistemas complejos.
• Combine estas E/S opcionales con la lógica programable avanzada del DGC-2020, DECS-250, o del DECS-450 y elimine la necesidad de un PLC u otros dispositivos periféricos adicionales, ahorrando costos de adquisición e instalación.
• El usuario puede poner los puntos de disparo fácilmente asignados de las entradas analógicas en escala para reflejar los parámetros medidos.
• Para responder prácticamente a todas las especificaciones, se puede integrar una gran variedad de parámetros del generador en un esquema de medición y protección general.
• Para el uso en ubicaciones peligrosas: Clase I, División 2 – Grupos A, B, C y D.

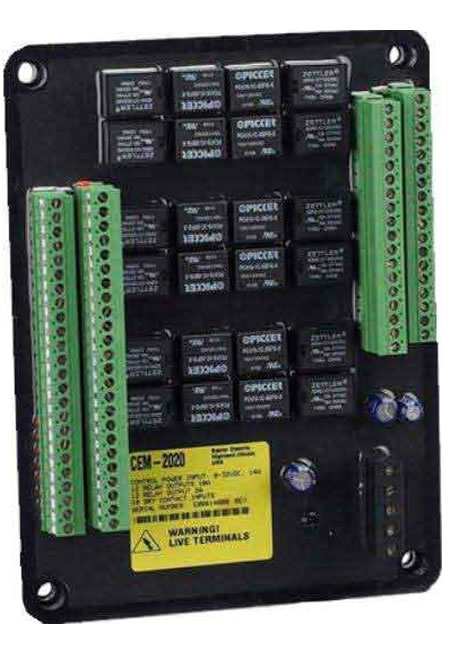

Mejore la capacidad para responder satisfactoriamente a grandes y complejos esquemas lógicos e incrementar fácilmente la cantidad de entradas y salidas de contactos añadiendo el CEM-2020 al DGC-2020, al DGC-2020ES, DGC-2020HD, DECS-250, DECS-250E, DECS-250N, o al DECS-450. Cada módulo añade 10 entradas y 24 salidas que se programan fácilmente mediante el software BESTCOMSPlus® para una fácil integración al sistema.

Para manuales de instrucciones, consulte la DECS-250, DECS-250E, DECS-250N, DECS-450, DGC-2020HD, DGC-2020ES, o la página del producto DGC-2020.

• El diseño resistente y encapsulado del CEM-2020 proporciona máxima fiabilidad en entornos adversos.
• Permite la fácil incorporación de entradas y salidas de contactos mediante la lógica, lo que reduce la necesidad de disponer de dispositivos externos de control, lo que ahorra tiempo y dinero.
• Se conecta con dispositivos compatibles a través del bus de la CAN y se integra automáticamente al software BESTCOMSPlus® para una rápida y sencilla configuración de sistemas complejos.
• Para el uso en ubicaciones peligrosas: Clase I, División 2 – Grupos A, B, C y D

Medición:

Medición Generador:

• Voltaje de Generador
• Factor de Potencia.
• Corriente de generador
• Frecuencia
• Potencia Activa.
• Potencia Reactiva
• Potencia Aparente.

Medición de Barra:

• Voltaje de Barra •Frecuencia de Barra.

Valores de Excitación:

• Volteje excitación. •Corriente de excitación.
• Power Input

Sincronismo:

• Angulo de desplazamiento. •Diferencia de tensión.
• Frecuencia desplazamiento

Monitoreo del Generador.

• Medición de generador y excitación.
• Limitadores.
• Modos de trabajo.

Estado de Alarmas

• Alarma de protecciones
• Alarmas generales
• Reseteo de Fallas.

Estados del DECS

• Modo Arranque/ Parada.
• Modo de Control
• Modo de Operación.
• Estado de Limitadores.

Estado Entradas y Salidas.

• Estados de Entradas.
• Estado de Salidas.

Tendencias.

Secuencia de eventos (Poder grabar en memoria USB Externa).

Control del Regulador (Con Password de usuario)

Control de Regulación.

• Poder Arrancar Regulador
• Poder Apagar Regulador (Condicionado a no estar en paralelo).
• Poder hacer cambios de Modos Manual y Automático.
• Poder seleccionar los modos de control, Droop, Var y PF.
• Activar preposición original.

Control de Ajustes ( Setpoint)

• Ajuste de consigna AVR.
• Ajuste de consigna FCR.
• Ajuste de consigna DROOP.
• Ajuste de consigna VAR.
• Ajuste de consigna FP.

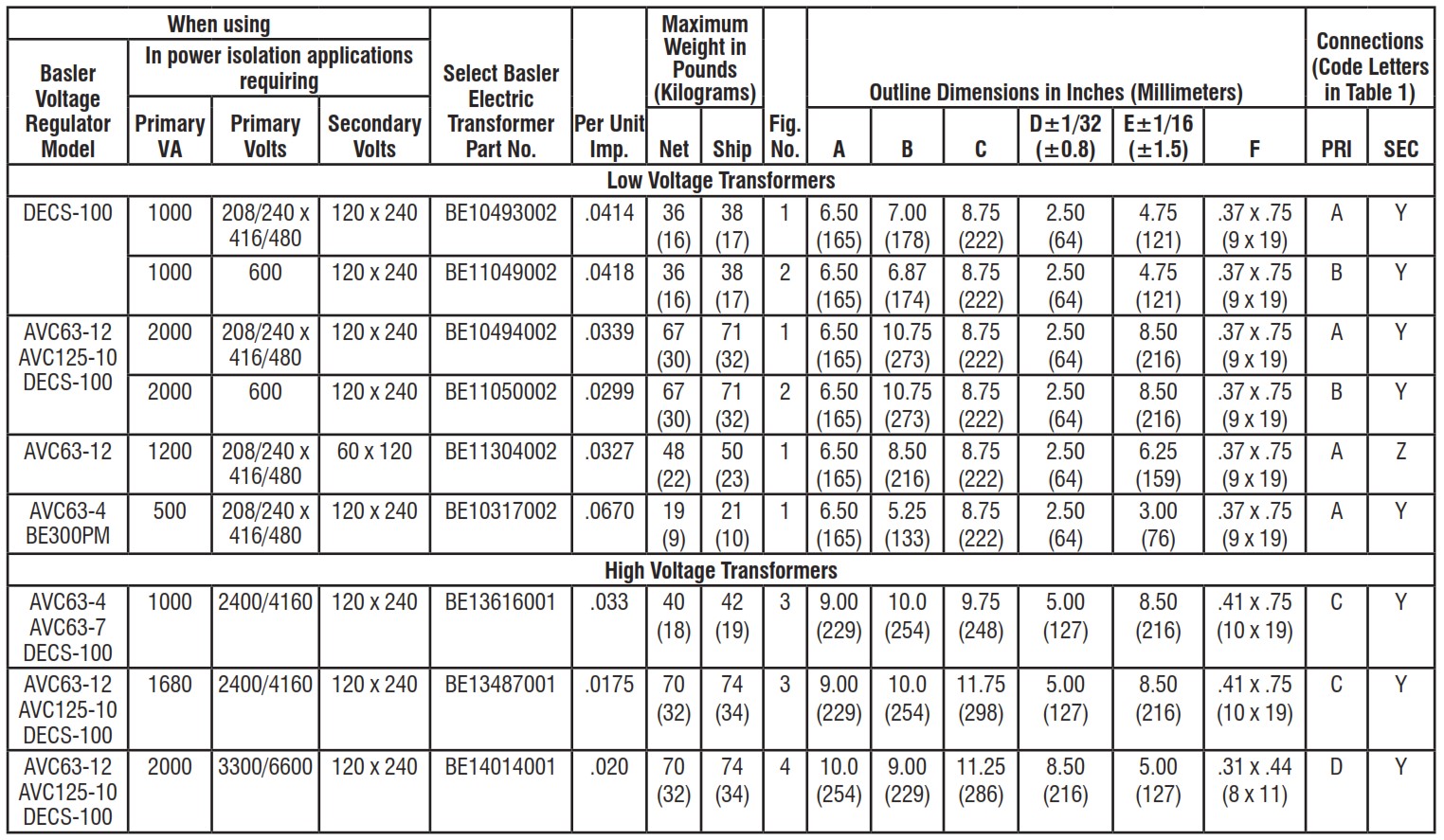

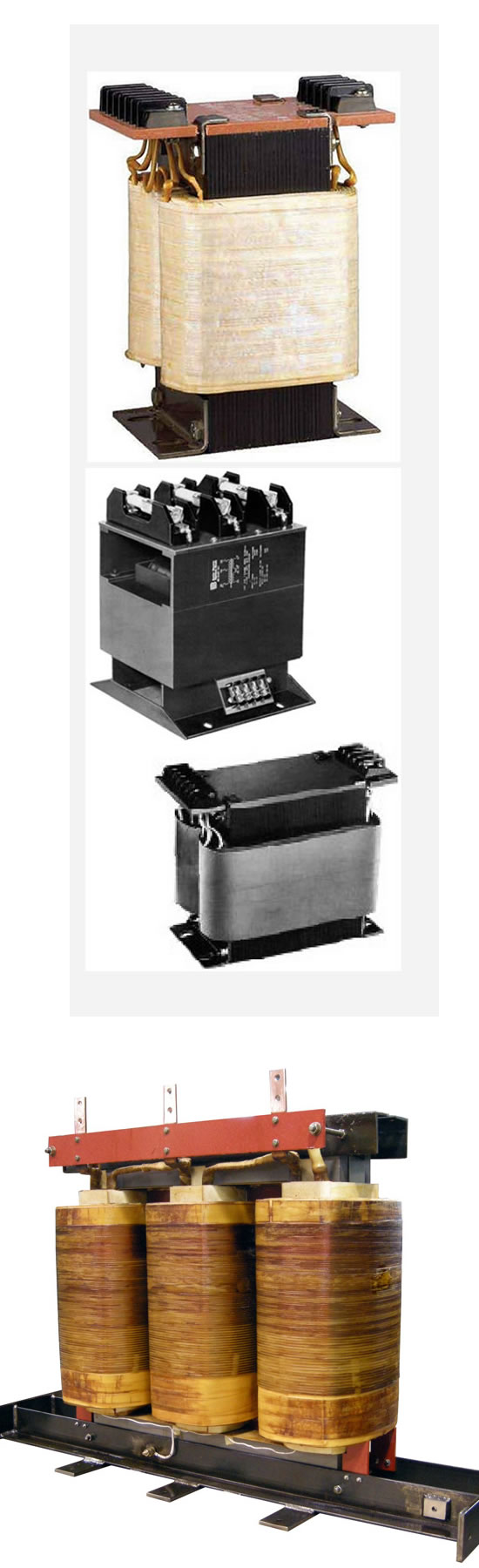

Los transformadores de aislamiento de potencia están diseñados para funcionar con los reguladores de voltaje de Basler Electric para Sistemas de generación de alta y baja tensión.

Caracteristicas

• Disponible para sistemas de generación de alto y bajo voltaje.
• Diseñado para funcionar con el reguladores de voltaje estándar de Basler Electric  o equipos equivalentes.
• Terminales dispuestos para una fácil conexión.
• Rango de frecuencia de 50 a 400 Hz en unidades de bajo voltaje.
• Bobinados primarios fusionados en unidades de clase de 5 kV.
• Múltiples voltajes primarios y secundarios en la mayoría de los tipos.
• Capacidad para soportar funcionamiento por Subfrecuencia / sobrevoltaje encontrado en sistemas de generación.
• Construcción robusta.

Descripción.

• Los transformadores de aislamiento de potencia se utilizan con Basler Electric estándar reguladores de voltaje o en cualquier lugar aislamiento de energía o ajuste de voltaje existen requisitos.
• Estos transformadores superan el control ordinario
  transformadores, particularmente en la subfrecuencia y sobretensión condiciones asociadas con la operación del generador.
• Estos transformadores son disponible  con baja tensión (hasta 600 Vac) o alta tensión (más de 600 Vac) bobinados y clasificaciones hasta 4.000 VA. Alto voltaje transformadores cuentan con baja corona y alta resistencia a la humedad caracteristicas. Baja tensión transformadores operar de 50 a 400 Hz.
• Todos los transformadores están construidos para soportar los rigores del impacto y vibración encontrado en la generación de aplicaciones del sistema. Conservador en diseño, estos transformadores asegura años de funcionamiento sin problemas.

Aplicación.

• Los reguladores de voltaje de las series Basler Electric AVC y DECS requieren una fuente de potencia de 60, 120, 240 o 480 Vca, según el regulador. Debido a que esta potencia se obtiene normalmente del voltaje del terminal del generador, se debe utilizar un transformador de aislamiento cuando el terminal del generador el voltaje no es el mismo que el requerido por el regulador.
• Un aislamiento también se requiere transformador para aislar la entrada del regulador de voltaje de tierra en instalaciones donde el campo excitador o el circuito intermitente del campo conectado a tierra.

Transformador Tipo seco grande

Diseños personalizados de tipo seco en una variedad de UL sistemas de aislamiento aprobados hasta 2500 kVA (refrigerado por convección) o 2.800 kVA (refrigerado por aire forzado)

• Evite los costosos diseños excesivos aprovechando la experiencia de Basler Electric en el desarrollo de transformadores específicos para las necesidades de su aplicación.
• Integración vertical con taller de máquinas completo capacidades, incluidas las carcasas NEMA, acorta la cadena de suministro y minimiza el tiempo de entrega.
• El conductor de cobre minimiza el tamaño para sus aplicaciones de espacio crítico.
• Capacidad de diseño de 110 kV BIL .
• La producción norteamericana ofrece plazos de entrega constantes.
• Disminuya el ruido audible con nuestro proceso de impregnación al vacío.

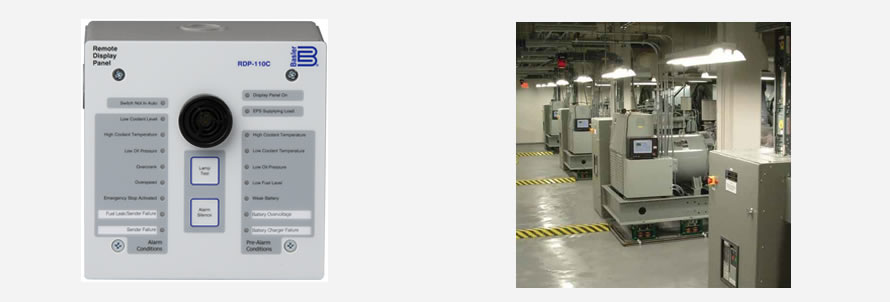

RDP-110C, Panel de visualización remoto

El RDP-110C permite que los usuarios del DGC (controlador digital de grupos electrógenos) cumplan fácilmente con los requisitos de anuncio de aplicaciones de la NFPA-110. La integración simple al sistema de control de grupos electrógenos proporciona una indicación de alarma y pre-alarma, y anuncio de los estados del sistema.

• Este sistema ofrece dos configuraciones de montaje -en superficie y semiempotrado- para una fácil adaptación a los requisitos de instalación.
• Fácil personalización de indicadores LED de alarma y pre-alarma (dos de cada uno), lo que permite adaptarse a diversas aplicaciones y, además, cumplir con los requisitos de la norma NFPA-110.
• La selección de entradas de alimentación de 12 V CC o 24 V CC es estándar, lo que mejora la compatibilidad con prácticamente cualquier sistema al tiempo que reduce el inventario.
• La construcción resistente hace que el RDP-110C sea la opción óptima para entornos adversos.
• Cuatro LED programables a través de BESTlogic ™ Plus.
• Anuncio de 17 alarmas y prealarmas detectadas por el DGC.
• Bocina de alarma audible.
• Interruptores de prueba de lámpara y silencio de alarma.
• Entradas de alimentación para 12 Vdc y 24 Vdc (local del RDP-110C).
• Las comunicaciones RS-485 reducen la cantidad de cables de interconexión a cuatro.
• Dos configuraciones de montaje.
• Caja de conexiones incluida.
• Diseñado para usar en entornos hostiles.
