Basler - Sistemas de Excitación Digital

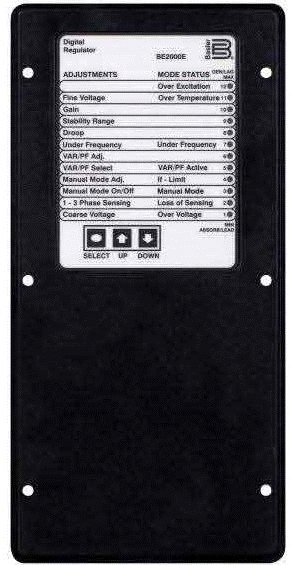

BE2000E (Marathon DVR®2000E y DVR®2000EC).

El BE2000E es un producto ambientalmente resistente diseñado para controlar la salida de generadores síncronos excitados sin escobillas equipados con PMG (generadores de imán permanente) monofásicos.

Años de experiencia de Basler Electric y con el respaldo de los sistemas de control de excitación, al elegir el BE2000E como un regulador de voltaje de reemplazo ideal os reguladores Marthon DVR® .

• Diseño basado en microprocesador.
• Reemplaza el AVR Marathon DVR®2000E y DVR®2000EC
• Precisión de regulación de 0.25%.
• Salida PWM de 75VDC, 3 Amperios.
• Sensado de Voltaje de 120, 240, 480 y 600 Vac
• Entrada en Paralelo para CT hasta 5 Amp.
• Capacidad de arranque suave.
• Protección de Sobre Temperatura
• Cuatro modos de control: Regulación automática de voltaje (AVR), Regulación manual o de corriente de campo (FCR), Regulación del factor de potencia (PF) y Regulación de la potencia reactiva (Var).
• Configuraciones de estabilidad programables.
• Control de arranque suave con una configuración de tiempo ajustable en Control AVR Modo.
• Limitación de sobreexcitación (OEL) en modos de control AVR, Var y PF .
• Frecuencia de operación 200 a 360 Hz(PMG)
• Funciones de Protección incluidas

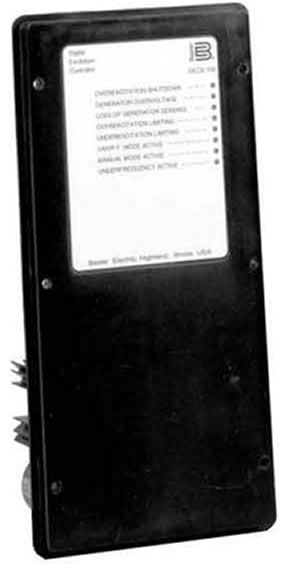

DECS-100.

El sistema de control de excitación digital DECS-100 es una solución de alta potencia, bajo costo y ambientalmente resistente para controlar la salida de generadores síncronos excitados por rotación.

El DECS-100 es perfecto para máquinas que están conectadas en paralelo con otros generadores y / o el sistema de servicios públicos. Es ideal para aplicaciones de generación distribuida, cogeneración y reducción de picos.

• Basado en microprocesador.
• Precisión de regulación de voltaje de 0,25%.
• Precisión de 0,5% hasta 40% Distorsión armónica total (THD) (armónicos asociados con carga de seis tiristores).
• Salida de 63 V CC a 7 CC con modulación de ancho de pulso (PWM).
• Capacidad de arranque suave.
• Veinte selecciones de curvas estabilidad estándar y una selección personalizable.
• Control VAR / PF.
• Limitación de sobreexcitación.
• Limitación de subexcitación.
• Ajuste de voltaje.
• Modo manual (regulación de corriente de campo).
• Entrada en paralelo de 1  o 5 A.
• Entradas de detección nominales de 120, 240, 480 y 600 Vca.
• Entrada de Power Input desde una conexión en derivación de 50/60 Hz o un generador de imán permanente (PMG) operando a 50 a 400 Hz.
• Funciones de protección integradas que incluyen transferencia a modo manual.
• Anuncio LED de las condiciones de funcionamiento.
• Configuración a través de PC usando el software libre BESTCOMS ™ .

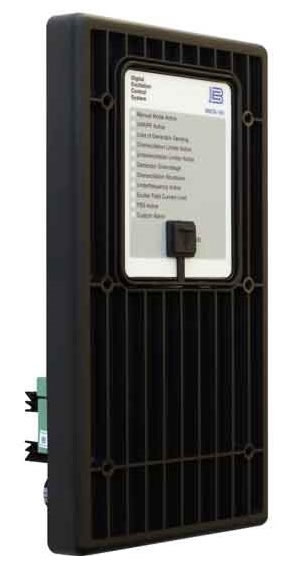

DECS-150

El sistema digital de control de excitación DECS-150 es una solución robusta, ecológica, de alta potencia y bajo costo para controlar la salida de generadores sincrónicos de excitatriz giratoria.

El DECS-150 es ideal para las máquinas conectadas en paralelo a otros generadores o al sistema de servicios. Es ideal para las aplicaciones distribuidas de generación, cogeneración y nivelación de picos.

• Control de excitación preciso para las aplicaciones de motor o generador sincrónicos.
• Basado en microprocesador.
• Precisión de regulación de tensión del 0,25 %.
• Precisión del 0,5 % hasta una distorsión armónica total (THD) del 40 % (distorsión armónica asociada a la carga de seis tiristores).
• Salida modulada por ancho de pulso (PWM) de 63 V cc y 125 V cc a 10 A cc.
• Capacidad de salida de corriente de campo continua de 10 A cc cuando la temperatura del sistema es de 55 °C o inferior.
• Reparto de carga por Ethernet.
• Función de ajuste automático con dos grupos de estabilidad PID.
• Control de Var/FP.
• Monitor de diodos de excitatriz (EDM).
• Límite de sobreexcitación.
• Límite de subexcitación.
• Límite de corriente del estator.
• Igualación de tensión.
• Modo manual (regulación de corriente de campo).
• Entrada de conexión en paralelo de los lados secundarios del TC de 1 A o 5 A.
• Entradas de detección nominal de 120, 240, 480 y 600 V ca• Entrada de potencia de la conexión de derivación de 50/60 Hz o del generador de imán permanente (PMG) que funciona a 50-500 Hz.
• Funciones de protección integradas que incluyen la Pérdida de detección y Transferir a manual• Aviso de las condiciones de funcionamiento mediante LED.
• Comunicación Ethernet con Modbus® TCP.
• Instalación mediante PC con el software BESTCOMSPlus® (incluido).
• Lógica personalizable en BESTlogic™Plus.
• Clasificación IP54 cuando se selecciona la opción de USB de montaje trasero.

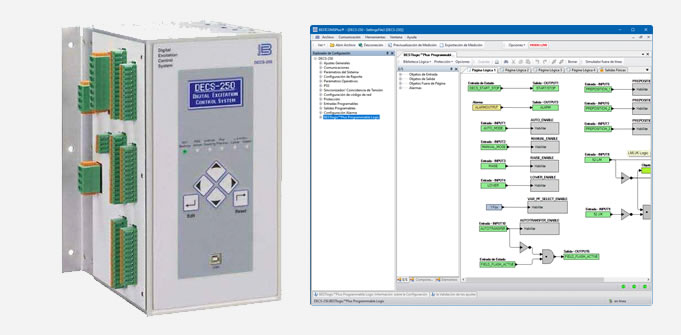

DECS-250.

El DECS-250 es un completo sistema digital de control de excitación. El control total en un paquete compacto proporciona una precisa regulación de factor de potencia, VAR y tensión, y una respuesta excepcional del sistema, además de la protección del generador.

El estabilizador de sistema de potencia opcional ayuda a cumplir con los rigurosos requisitos del código de red. El DECS-250 ofrece flexibilidad extrema y funcionalidad total en un paquete económico de fácil utilización

• Control de excitación preciso para las aplicaciones de motor o generador sincrónicos.
• Detección real de valor eficaz, tensión y corriente monofásicas o trifásicas.
• Gama completa de opciones de medición de generadores.
• Regulación automática de tensión/regulación de corriente de campo/regulación de tensión de campo, modos de operación y factor de potencia var.
• Protección de generador integrada (27/59, 81O/U, 32R, 40Q), EDM, 59F, 51F, pérdida de generador de imanes permanentes (PMG), cortocircuito de campo y verificación de sincronización (25).
• Opcional Sincronismo Automatico (25A)
• Reparto de carga por Ethernet.
• Función de ajuste automático con dos grupos de estabilidad PID.
• Estabilizador del sistema eléctrico de potencias (Power System Stabilizer, PSS IEEE Std 421.5 tipo PSS2A / 2B / 2C) integrado opcional.
• El recubrimiento conforme se aplica a ciertos circuitos internos para una protección y confiabilidad adicionales.
• Protecciones configurable.
• Limitación de sobreexcitación.
• Limitación de subexcitación.
• Limitación de corriente del estator (con compensación de temperatura).
• Limitación de var.
• Limitación de subfrecuencia o limitación de V/Hz.
• Control de diodos de excitatriz.
• Tendencias, oscilografía y registro de secuencia de eventos.
• Dieciséis entradas de contacto programables.
• Doce salidas de contacto programables.
• Compatibilidad con módulos de expansión de E/S–Módulo de expansión analógico AEM-2020–Módulo de expansión de contactos CEM-2020

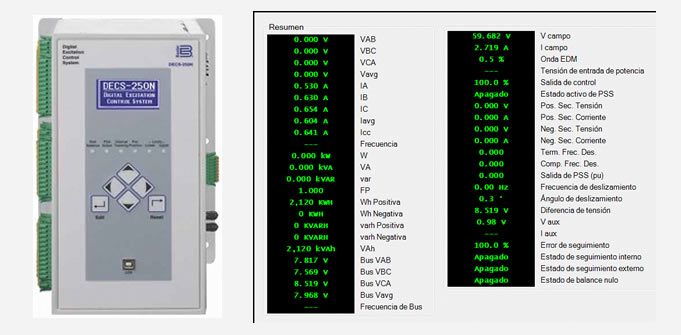

DECS-250N.

El sistema de control de excitación digital DECS-250N ofrece alto rendimiento, alta flexibilidad y confiabilidad extrema para generadores síncronos de CA excitados sin escobillas.

El DECS-250N utiliza una salida de fuerza negativa de seis tiristores de 20 amperios, lo que proporciona una respuesta transitoria del sistema excepcional. Múltiples opciones de comunicación y un estabilizador de sistema de energía integrado opcional hacen del DECS-250N una solución de sistema completa en un paquete confiable y rentable.

• Control de excitación preciso para aplicaciones de generador síncrono o motor síncrono.
• Detección de valor eficaz verdadero, voltaje y corriente monofásicos o trifásicos.
• Capacidades completas de medición del generador.
• Función de ajuste automático con dos grupos de estabilidad PID.
• Carga reactiva compartida sobre comunicación.
• AVR, FCR , FVR, factor de potencia y modos de operación var.
• Protección de generador integrada 25, 27, 32R, 40Q, 51F, 59, 59F, 81O / U, EDM, pérdida de PMG y cortocircuito de campo.
• Opcional Sincronismo Automatico (25A)
• Estabilizador del sistema de energía integrado opcional (PSS ), IEEE Std. 421.5 tipo PSS2A / 2B / 2C.
• Protecciones configurable.
• Se aplica un revestimiento conformal a ciertos circuitos internos para mayor protección y confiabilidad.
• Limitación de sobreexcitación (con compensación de temperatura).
• Limitación de subexcitación.
• Limitación de corriente del estator (con compensación de temperatura).
• Limitación de Var.
• Limitación de baja frecuencia o limitación de V / Hz.
• Monitoreo del diodo excitador.
• Registro de tendencias, oscilografía y secuencia de eventos.
• Catorce entradas de contacto programables.
• Once salidas de contacto programables.
• Clasificado para hasta 420 Hz en la entrada de energía con capacidad de reducción.
• Compatibilidad del módulo de expansión de E / S: -Módulo de expansión analógico AEM-2020-Módulo de expansión de contacto CEM-2020.

DECS-250E.

El sistema digital de control de excitación DECS-250E brinda regulación, control, protección precisos y confiables para los motores síncronos o  generadores.

Tres modelos del DECS-250E pueden suministrar un máximo de 50 A CC, 100 A CC o 200 A CC de corriente de excitación en una aplicación de excitador estático o giratorio. Todos los componentes del DECS-250E están alojados en un gabinete compacto que facilita la instalación sencilla y rentable para una amplia variedad de aplicaciones.

• Control de excitación preciso para las aplicaciones de motor o generador sincrónicos.
• Detección real de valor eficaz, tensión y corriente monofásicas o trifásicas.
• Gama completa de opciones de medición para generadores o motores.
• Regulación automática de tensión/regulación de corriente de campo/regulación de tensión de campo, modos de operación y factor de potencia var.
• Protección de generador integrada (27/59, 81O/U, 32R, 40Q), 59F, 51F, cortocircuito de campo y verificación de sincronización 25.
• Opcional Sincronismo Automatico (25A)
• Reparto de carga por Ethernet.
• Función de ajuste automático con dos grupos de estabilidad PID.
• El recubrimiento conforme se aplica a ciertos circuitos internos para una protección y confiabilidad adicionales.
• Protecciones configurable.
• Limitación de sobreexcitación (con compensación de temperatura).
• Limitación de subexcitación.
• Limitación de corriente del estator (con compensación de temperatura).
• Limitación de var.
• Limitación de subfrecuencia o limitación de V/Hz.
• Tendencias, oscilografía y registro de secuencia de eventos.
• Diez entradas de contacto programables.
• Nueve salidas de contacto programables.
• Compatibilidad con módulos de expansión de E/S.
• Módulo de expansión analógico AEM-2020.
• Módulo de expansión de contactos CEM-2020.
• Entrada de potencia monofásica o trifásica.
• Opción de sincronizador automático.
• Gabinete compacto.

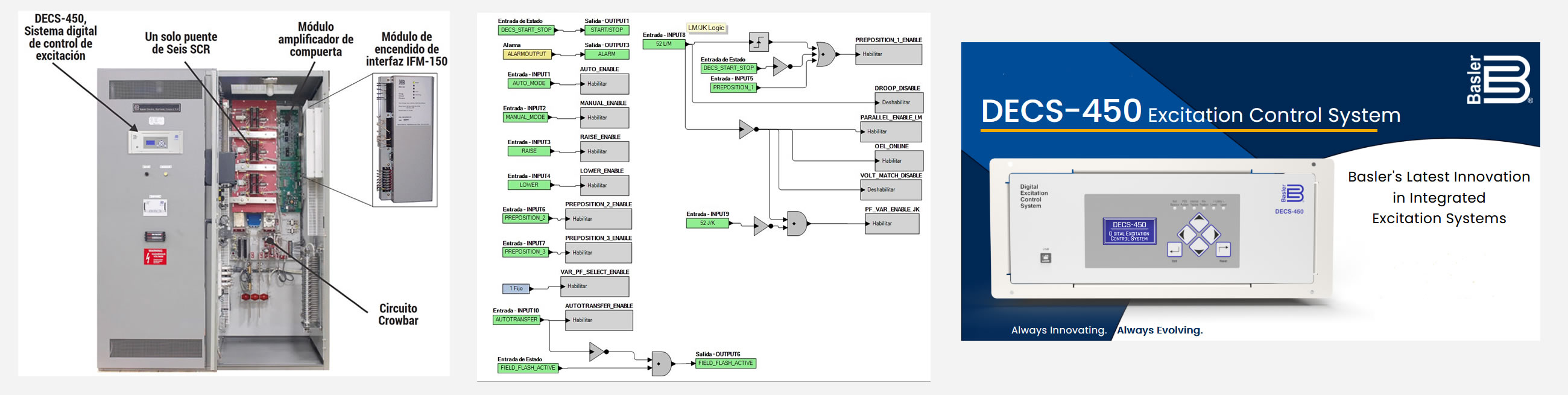

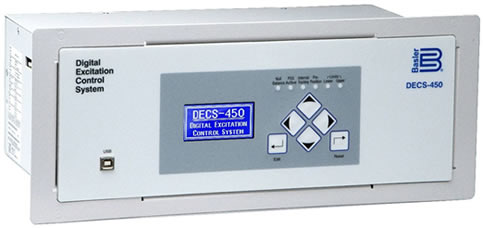

DECS-450

El DECS-450 es un controlador de excitación basado en microprocesador, de alto rendimiento y extremadamente confiable para sistemas de excitación forzada positivos
y positivos/negativos.

Suministra voltaje de control a un puente externo, que suministra energía CC a la alimentación principal o al campo del excitador de una máquina síncrona, haciéndola compatible con otra máquina de cualquier tamaño.

El DECS-450 viene en diversas configuraciones para satisfacer determinados requisitos y necesidades de redundancia. Basler ofrece soluciones estándar y personalizadas para ajustarse a una amplia variedad de aplicaciones.

• 5 modos de control con auto seguimiento entre los modos:  AVR, FCR, FVR, var, y PF.
• Las opciones de redundancia incluyen controladores dobles.
• Precisión de regulación de tensión del 0.1 %.
• Disposiciones de paralelo: reparto de cargas de red por Ethernet, caída reactiva, caída de línea, y compensación de corriente cruzada.
• Protección integrada al generador (24, 25, 27, 59, 81O/U, 32R, 40Q), Monitoreo de Sobrevoltaje de campo, sobrecorriente de campo, Sobretemperatura de campo y diodo excitador.
• La protección configurable expande el paquete de protección, lo que permite al usuario personalizar los elementos de protección para
  cualquier parámetro detectado.
• Los limitadores incluyen la sobreexcitación, la subexcitación, la corriente del estator, los VAR y la subfrecuencia o V/Hz.
• Función de ajuste automático con dos grupos de ajuste de estabilidad PID (Patente: US 2009/0195224 A1).
• Estabilizador del sistema de potencia (PSS, en inglés) integrado y opcional, conforme a la norma IEEE 421.5 tipo PSS2A/2B/2C.
• La lógica programable de BESTlogic™Plus es fácil de configurar y de verificar.
• Auto-sincronizador integrado (estándar).
• Tendencias, oscilografía y registro de secuencia de eventos.
• I/O Digitales: 14 entradas programables, 11 salidas programables, y 1 salida Form-C dedicada a la función de guardián.
• Cuatro salidas del driver de medidor analógico.
• I/O expandible por comunicaciones CAN bus.
  • AEM-2020: Añade 8 entradas analógicas, 8 entradas de RTD, 2 entradas de termopar y 4 salidas analógicas.
  • CEM-2020: Añade 10 entradas digitales y 24 salidas digitales.

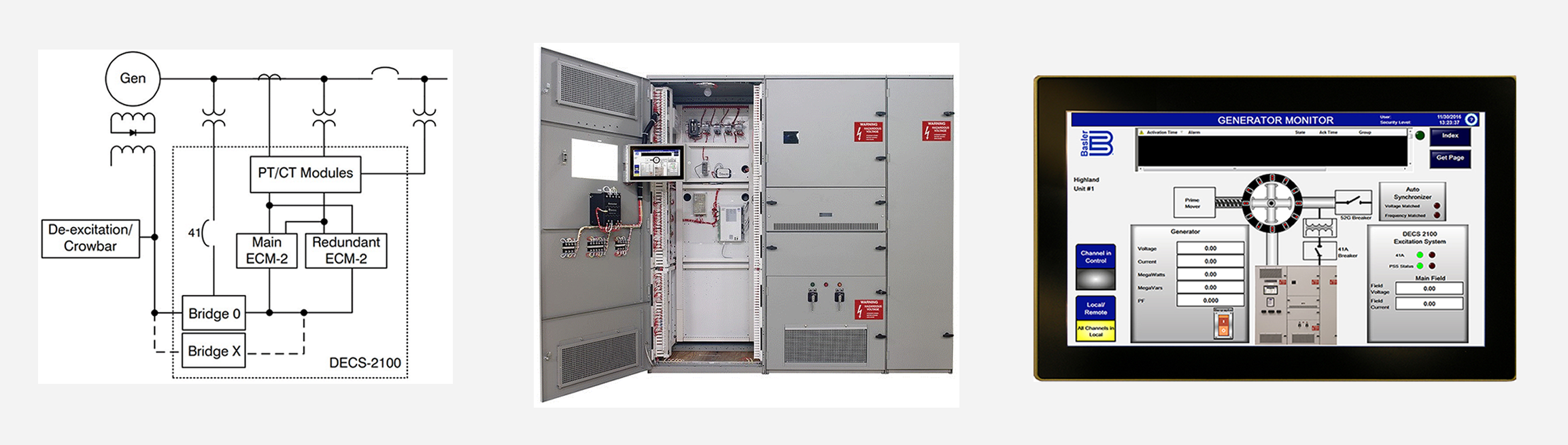

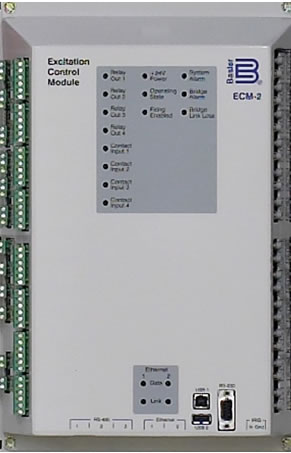

DECS-2100

El DECS-2100 es un sistema de excitación extremadamente potente y flexible que controla, protege y supervisa con precisión los generadores síncronos y motores.

Su diseño multifuncional le permite operar en una amplia gama de aplicaciones que proporcionan corrientes de excitación de hasta 10,000 Adc. BESTCOMS ™ Pro.

El software complementa el DECS-2100 incorporando muchas herramientas que ahorran tiempo como lógica programable, simulador integrado y monitoreo del sistema.

• Diseño basado en multi-microprocesador.
• Precisión de regulación de voltaje de ± 0,1%.
• Modos de control con configuración de seguimiento automático y ganancia dual:
  • AVR, VAR, PF y manual (regulación de voltaje y corriente de campo).
• Doble canal y doble canal con control de supervisión (opciones).
• Puentes rectificadores de potencia de seis SCR (rectificador controlado por silicio): fijos y
  tipo de cajón (opciones).
• Cajones de energía con capacidades de mantenimiento en línea en un Configuración N + 1, 2, 3 …
• Configuraciones en paralelo de múltiples puentes hasta 10,000 Adc.
• Niveles de forzamiento de campo hasta 1.500 Vcc.
• Alta respuesta inicial según IEEE 421.2.
• Algoritmo de balance de temperatura activo de puente rectificador patentado.
• Estabilizador del sistema de alimentación de entrada dual (PSS) integrado opcional IEEE.
• Fuerza de campo negativo para el mejor rendimiento del sistema.
• Modo de regulación de voltaje del lado alto.
• Múltiples funciones de protección y limitación con ajustes online y offline.
• Protección de tierra de campo principal / excitador incorporado (64F).
• Panel de pantalla interactiva (IDP-1500) para monitoreo local y / o remoto y control.
• BESTCOMS ™ Pro: una configuración de software extremadamente flexible para configuración y prueba.
• Monitorización en tiempo real de hasta seis parámetros.
• Registro de secuencia de eventos.
• Modo de simulación para configuración y prueba.
• Sincronizador automático opcional con control de velocidad.
• La función de sintonización automática calcula los ajustes de ganancia preliminares.
