Elementos específicos de protección y control del generador, incluidos la pérdida de campo, la pérdida de sincronismo, la protección a tierra del estator y la verificación de sincronización o el sincronizador.

Medición

• Protección enfocada en el generador, incluidos la potencia inversa, la secuencia negativa, la sobreexcitación y el diferencial.
• Aplicaciones de transformador donde se requiere protección diferencial.
• Diferencial de bus con recuentos altos o bajos de segmentación y cortacircuitos.
• Monitoreo de las fallas pasantes por corrientes que pueden conducir a daños en el transformador.
• Control total del cortacircuitos que conecta el transformador con el bus de distribución.
• Aplicaciones en las que la protección de buses es proporcionada por un esquema de bloqueo de sobre corriente de alta velocidad en el bus de alimentación principal del transformador en lugar de un circuito diferencial de bus dedicado.
• Aplicaciones que requieren una interfaz entre el paquete de protección y control, y los sistemas de control de procesos.
• Carga baja para prolongar el rango lineal de los TC.
• Protección coordinada con otros sistemas BE1-FLEX en ambos lados CA y CC de un rectificador.
• Flexibilidad suministrada por amplios rangos de ajustes, múltiples grupos de ajustes y múltiples curvas de coordinaciones en una unidad.
• Ahorro económico y de espacio gracias a una unidad multifunción y multifásica. Esta única unidad puede brindar todas las funciones requeridas de protección, control, medición e indicación local y remota para las aplicaciones comunes.
• Control direccional y registros de fallas.
• Comunicaciones Ethernet de alta velocidad y soporte del protocolo.
• Capacidades de un relevador multifunción numérico.
• El tamaño pequeño y la proyección limitada detrás del panel facilitan la modernización de los sistemas de protección y control en los equipos existentes.
• Detección de niveles bajos de corriente a tierra (opción SEF).
• Plantillas de configuración con esquemas lógicos para aplicaciones de alimentador, generador, interconexión, transformador y aplicaciones personalizadas.

Son equipos multifunción, cuyo desempeño principal es proteger al generador, teniendo además funciones de control, medición y monitoreo.

Características Principales:

Montaje en Panel.
HMI para ver y modificar las diferentes funciones del relé.
Función de Sincronismo Automático (25A).
Comunicación por Puerto USB para el acceso local, puerto RS485 y Ethernet o fibra óptica(opcional) para el acceso en red.
IRIGB para sincronización horaria.
Protocolo de comunicación DNP3.0, Modbus, y módulo RTD por puerto RS-485 y BESTnet Plus, BESTCOMSPlus, DNP3.0, Modbus, IEC 61850, y módulos RTD, por puerto de comunicación Ethernet
Las Funciones de protección que tiene el equipo para Generador es el siguiente:
Distancia 21
Sobre Excitación 24
Chequeo de sincronismo 25
Sincronismo Automático (Opcional) 25A
Bajo / Sobre Voltaje 27 / 59
Potencia Inversa 32
Perdida de Excitación 40Z
Baja Excitación 40Q
Interruptor Virtual de Control 43
Sobre Corriente Instantánea 50 / 50N
Sobre Corriente de tiempo 51 / 51N.
Sobre Corriente con restricción de voltaje 51P / 27R
Control Direccional 67 / 67N
Sobre Corriente Secuencia Negativa 46
Sobre Voltaje Secuencia Negativa 47
Estator a Tierra 64G
Protección de Salto de Vector 78V
Pérdida de Sincronismo 78 OOS
Sobre/Baja Frecuencia 81
Razón de cambio de frecuencia 81r
Lockout 86
Diferencial de Generador (Opcional) 87
Diferencial de Neutro (Opcional) 87N
Interruptor de Control del Disyuntor 101
Equilibrio de tensión 60
Temporizadores lógico programable 62
Falla interruptor BF
Protección de Temperatura (Opcional) 49RTD.

Monitoreo

Oscilografía El relé es capaz de grabar eventos de perturbación hasta 512 ciclos (longitud ajustable por el usuario). El relé es capaz de almacenar hasta 2048 ciclos de datos.
Registrador de eventos secuenciales (SER) El relé incluye la grabación secuencia de eventos (SER) que almacena los últimos1028 eventos lógicos.

Medición

• Tensión y corriente en las tres fases.
• Potencia activa y reactiva trifásicas.
• Frecuencia.
• Factor de potencia.
• Energía.

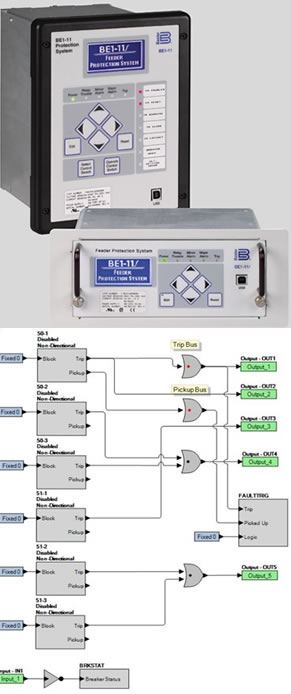

El Nuevo BE1-11f es un sistema integrado multifunción de protección, control y comunicaciones para alimentadores (Feeder).

El sistema provee protección de sobrecorriente no direccional ó direccional de secuencia negativa de tierra y trifásico, con cuatro (4 ) disparos de recierre (recloser).

Características Principales:

Montaje en Panel.
HMI para ver y modificar las diferentes funciones del relé.
Comunicación por Puerto USB para el acceso local, puerto RS485 y Ethernet o fibra óptica(opcional) para el acceso en red.
IRIGB para sincronización horaria.
Protocolo de comunicación DNP3.0, Modbus, y módulo RTD por puerto RS-485 y BESTnet Plus, BESTCOMSPlus, DNP3.0, Modbus, IEC 61850, y módulos RTD, por puerto de comunicación Ethernet
Las Funciones de protección que tiene para el Rele de Alimentador es el siguiente:
Distancia (Opcional) 21
Sobre Excitación (Opcional) 24
Chequeo de sincronismo 25
Bajo / Sobre Voltaje 27 / 59
Potencia Inversa ( Opcional) 32
Interruptor Virtual de Control 43
Sobre Corriente Instantánea 50 / 50N
Sobre Corriente de tiempo 51 / 51N.
Sobre Corriente con restricción de voltaje 51P / 27R.
Falla a Tierra Sensitivo ( Opcional) SEF
Control Direccional 67 / 67N
Sobre Corriente Secuencia Negativa 46
Sobre Voltaje Secuencia Negativa 47
Recierre 79
Sobre/Baja Frecuencia 81
Razón de cambio de frecuencia 81r
Lockout 86
Interruptor de Control del Disyuntor 101
Equilibrio de tensión 60
Temporizadores lógico programable 62
Falla interruptor BF
Protección de Temperatura (Opcional) 49RTD.

Monitoreo

Oscilografía El relé es capaz de grabar eventos de perturbación hasta 512 ciclos (longitud ajustable por el usuario). El relé es capaz de almacenar hasta 2048 ciclos de datos.
Registrador de eventos secuenciales (SER) El relé incluye la grabación secuencia de eventos (SER) que almacena los últimos1028 eventos lógicos.

Medición

• Tensión y corriente en las tres fases.
• Potencia activa y reactiva trifásicas.
• Frecuencia.
• Factor de potencia.
• Energía.

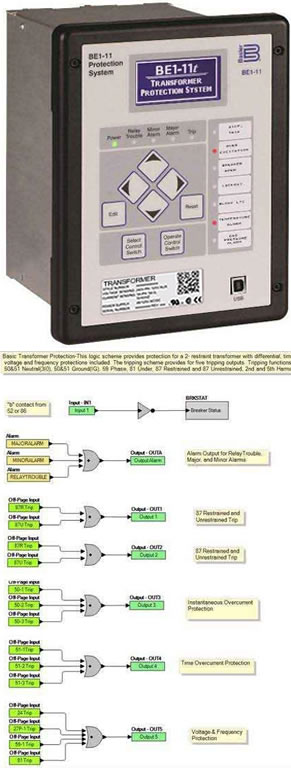

Es un sistema integrado multifunción de protección, control y comunicaciones para Transformadores de 02 devanados.

Características Principales:

Montaje en Panel.
HMI para ver y modificar las diferentes funciones del relé.
Comunicación por Puerto USB para el acceso local, puerto RS485 y Ethernet o fibra óptica(opcional) para el acceso en red.
IRIGB para sincronización horaria.
Protocolo de comunicación DNP3.0, Modbus, y módulo RTD por puerto RS-485 y BESTnet Plus, BESTCOMSPlus, DNP3.0, Modbus, IEC 61850, y módulos RTD, por puerto de comunicación Ethernet
Las Funciones de protección que tiene el equipo para Transformador es el siguiente:
Distancia (Opcional) 21
Sobre Excitación 24
Chequeo de sincronismo (Opcional) 25
Bajo / Sobre Voltaje 27 / 59
Interruptor Virtual de Control 43
Sobre Corriente Instantánea 50 / 50N
Sobre Corriente de tiempo 51 / 51N.
Sobre Corriente con restricción de voltaje 51P / 27R.
Falla a Tierra Sensitivo ( Opcional) SEF
Control Direccional 67 / 67N
Sobre Corriente Secuencia Negativa 46
Sobre Voltaje Secuencia Negativa 47
Recierre (Opcional) 79
Sobre/Baja Frecuencia 81
Razón de cambio de frecuencia 81r
Diferencial de Transformador – 02 Devanados 87
Diferencial de Neutro 87N
Lockout 86
Interruptor de Control del Disyuntor 101
Equilibrio de tensión 60
Temporizadores lógico programable 62
Falla interruptor BF
Protección de Temperatura (Opcional) 49RTD.

Monitoreo

Oscilografía El relé es capaz de grabar eventos de perturbación hasta 512 ciclos (longitud ajustable por el usuario). El relé es capaz de almacenar hasta 2048 ciclos de datos.
Registrador de eventos secuenciales (SER) El relé incluye la grabación secuencia de eventos (SER) que almacena los últimos1028 eventos lógicos.

Medición

.

• Tensión y corriente en las tres fases.
• Potencia activa y reactiva trifásicas.
• Frecuencia.
• Energía.

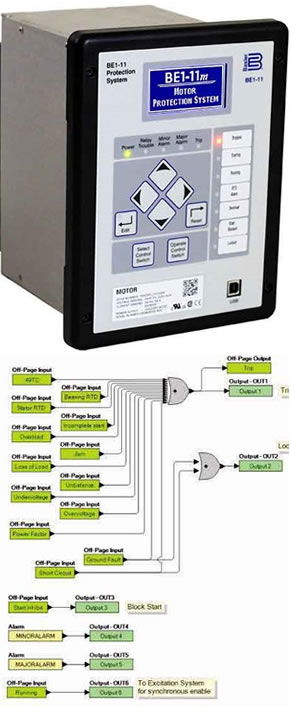

El relé BE1-11m multifunción, es un sistema completo de protección de Motores, teniendo además funciones de control, medición y monitoreo

Características Principales:

Montaje en Panel.
HMI para ver y modificar las diferentes funciones del relé.
Comunicación por Puerto USB para el acceso local, puerto RS485 y Ethernet o fibra óptica(opcional) para el acceso en red.
IRIGB para sincronización horaria.
Protocolo de comunicación DNP3.0, Modbus, y módulo RTD por puerto RS-485 y BESTnet Plus, BESTCOMSPlus, DNP3.0, Modbus, IEC 61850, y módulos RTD, por puerto de comunicación Ethernet
Las Funciones de protección que tiene el equipo para Motor es el siguiente:
Bajo / Sobre Voltaje 27 / 59
Potencia Inversa 32
Baja Corriente/Perdida de Carga 37
Perdida de Excitación (Opcional) 40Q
Interruptor Virtual de Control 43
Sobre Corriente Secuencia Negativa 46
Sobre Voltaje Secuencia Negativa 47
Protección de Secuencia Incompleta 48
Protección de Temperatura Resistencia (Opcional) 49RTD.
Protección de Temperatura-Curva Termica 49TC.
Sobre Corriente Instantánea 50 / 50N
Sobre Corriente de tiempo 51 / 51N.
Sobre Corriente con restricción de voltaje 51P / 27R.
Falla a Tierra Sensitivo ( Opcional) SEF
Proteccón de Factor de Potencia 55
Equilibrio de tensión 60
Temporizadores lógico programable 62
Protección de Arranques por intervalo de Tiempo 66
Sobre/Baja Frecuencia 81
Razón de cambio de frecuencia 81r
Lockout 86
Interruptor de Control del Disyuntor 101
Protección Difrencial de Corriente de Fase (Opcional) 87
Falla interruptor BF

Monitoreo

Oscilografía El relé es capaz de grabar eventos de perturbación hasta 512 ciclos (longitud ajustable por el usuario). El relé es capaz de almacenar hasta 2048 ciclos de datos.
Registrador de eventos secuenciales (SER) El relé incluye la grabación secuencia de eventos (SER) que almacena los últimos1028 eventos lógicos.

Medición

.

• Tensión y corriente en las tres fases.
• Potencia activa y reactiva trifásicas.
• Frecuencia.
• Factor de potencia.
• Energía.

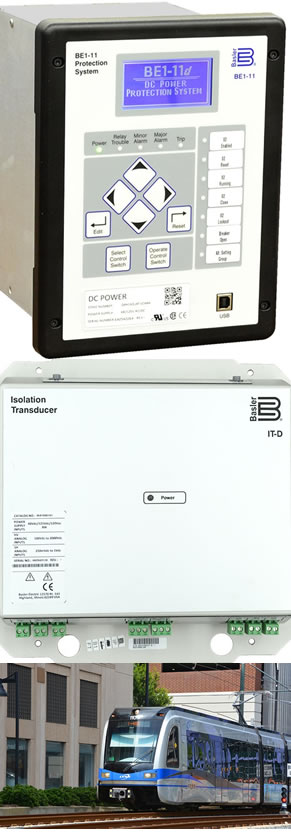

El sistema de protección de potencia de CC BE1-11d es una consolidación de nuestra experiencia en sistemas de excitación de CC y relés de protección de CA para servicios públicos.

Utiliza el monitoreo de señales y los algoritmos de nuestra experiencia de CC con la fabricación y las capacidades centrales de los relés de protección de alto rendimiento. El resultado es una solución aplicable para casi cualquier aplicación de alimentación de CC de hasta 1500 CC nominal.

Características Principales:

Algoritmos probados con base en más de 50 años de experiencia y diseño de relés, y más de 60 años de experiencia en potencia CC.
Un paquete de firmware que es estable y probado para todos los relés de la serie BE1-11.
El re-cierre automático con la prueba de línea facilita un rápido restablecimiento de la potencia.
Los grupos de ajuste automático adaptan la protección con base en cualquier condición lógica.
El monitoreo de interruptores facilita tres métodos de medir el desgaste de un interruptor: servicio de tiempo de arco, tiempo máximo de despeje
de arco y operaciones de interrupción.
La protección de voltaje detecta el sobre voltaje o el sub voltaje CC.
La protección de sobre corriente detecta la sobrecorriente CC.
La protección de potencia detecta el sobre voltaje o el sub voltaje
direccional.
La protección contra la tasa de aumento detecta fallas no locales.
La protección por sobrecarga térmica protege los cables del sobrecalentamiento debido a una carga excesiva.
Tres puertos de comunicación: Para los protocolos BESTCOMSPlus®, BESTnet™Plus, Modbus®, DNP, y IEC 61850, se tienen disponibles un USB al frente, RS-485 trasero y Ethernet RJ45 o fibra óptica, también caracterizados por notificaciones por correo electrónico que el usuario
puede configurar.
Se tienen las siguientes opciones I/O aumentadas: 10 entradas con 5 salidas o 7 entradas con 8 salidas.
Transductor de aislamiento IT-D:
• Entrada de derivación de dos canales o voltaje CC por cada módulo IT-D. Hasta dos por cada BE1-11d.
• Comunica y aísla por medio de fibra óptica a BE1-11d.
• El hardware Universal acepta 100-2,000 VCC o 25-100 mV.
Las Funciones de protección que tiene el equipo para Potencia VDC es el siguiente:
Bajo / Sobre Voltaje 27 / 59
Potencia Inversa 32
Interruptor Virtual de Control 43
Protección de Temperatura Resistencia (Opcional) 49RTD.
Protección de Temperatura-Curva Termica 49TC.
Temporizadores lógico programable 62
Protección de Sobrecorriente DC 76
Recierre 82
Lockout 86
Interruptor de Control del Disyuntor 101
ROR

Monitoreo

Oscilografía El relé es capaz de grabar eventos de perturbación hasta 512 ciclos (longitud ajustable por el usuario). El relé es capaz de almacenar hasta 2048 ciclos de datos.
Registrador de eventos secuenciales (SER) El relé incluye la grabación secuencia de eventos (SER) que almacena los últimos 1028 eventos lógicos.

Medición

• Tensión y corriente en las tres fases.
• Potencia.
• Capacidad Térmica.
• Energía.

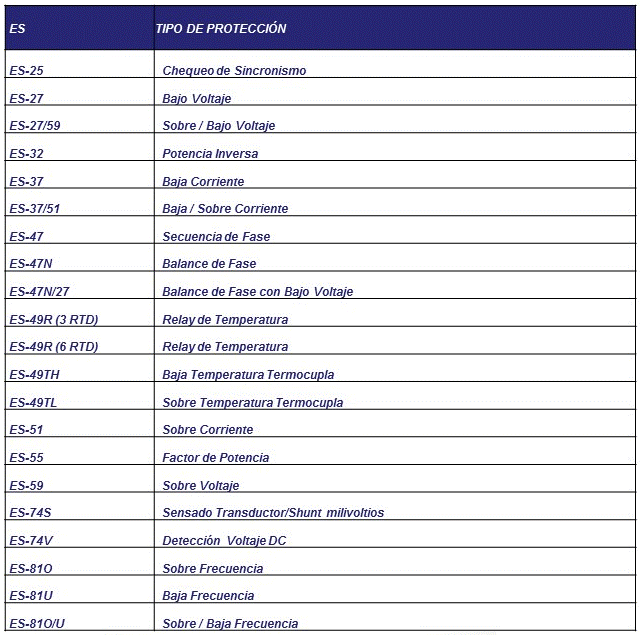

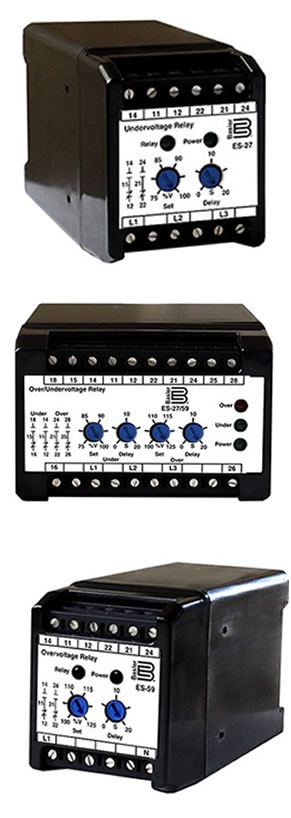

Relés Unifuncionales ES es un producto con las siguientes características:

• Relés de protección unifuncionales serie ES, proporcionan una amplia variedad de opciones de bajo costo para simplificar la protección relacionada con transferencia automática, distribución, generadores, motores, control de procesos y transformadores. Múltiples opciones de montaje disponibles en rieles DIN.
• Cumplen los estándares IEEE y son certificados por UL, CSA y CE, EAC.
• Amplio Stock permanente.
